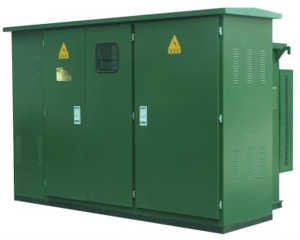

ZGS11系列(美式箱变)

2018/3/6 10:41:47 次浏览 分类:美式箱变



由于美国单位用电量较大,且不采用高压计量方式,故进口产品一般不具高压计量,低压间隔内也不设各种仪表和配电断路器;进口产品往往由代理商来经营运作,而代理商一般不具备生产、改装能力。为了满足用户极简单的用量要求,不得不到开关厂外协生产低压配电装置。由于可利用空间小,仅能配出4个回路的低压计量。不能在产品本体实现高压计量、低压补偿以及多回路配出。

相关问题

编辑
美国变压器[1]  容量等级与中国不同,中国从250~800kVA有6个容量等级可选(250,315,400,500,630,800)。而美国产品从250~800kVA仅有3个容量等级(300,500,750)。这为设计选择容量带来困难。例如630kVA容量可满足情况下,就得设计750kVA容量,不仅增加了设备投资还使用户增容费增加了20%;美国箱变厂家均未在国内设立维修中心,一旦设备出现事故,很难在短时间内处理解决。
美国箱式变电站箱体分为带操作走廊(工作人员在箱内操作)和不带操作走廊(工作人员在箱外操作)两种。箱式变电站可以是一个整体型箱壳,也可以是两个、三个或多个箱体组成的分体型箱壳。箱体应有足够的机械强度,在运输、安装中不应发生变形。应力求外型美观、色彩与环境协调。箱壳高、低压室应设有照明灯,应有防尘、防凝露措施,高低压室湿度不应超过90%(25℃),变压器室应通风良好。箱壳应有防晒、防雨、防锈、防小动物进入等措施或装置。

美式箱变

编辑

简介

中国的箱变最初是从欧式箱变发展而来的,其体积往往比较庞大。随着中国对外经济的开放,市场经济的大力发展,大约在90 年代,美国COOPER公司率先在中国市场打入了美式箱变,并以其独有的特点在中国市场获得了迅速的发展。中国从南到北,从东到西,几乎到处都可以看到这种美式箱变的身影,而且大都是国内厂家仿造的产品,其质量可以说参差不齐。通过这些年的应用和实践,有必要对美式箱变结合中国国情进行认真分析,给予正确定位,以此来推动中国箱变的技术和市场发展。

主要特点:

过载能力强,允许过载2倍2个小时,过载1.6倍7个小时而不影响箱变寿命。
采用肘式插接头,可以十分方便高压进线电缆的连接,并可在紧急情况下作为负荷开关使用,即可带电拔插。
采用双熔断器保护,插入式熔断器(BAY—o—net)为双敏熔丝(温度、电流)保护箱变二次侧发生的短路故障。后备限流保护熔断器(ELSP)保护箱变内部发生的故障,用于保护高压侧。
变压器一般采用高燃点油(FR3)。
高压负荷开关保护用熔断器等全部元件都与变压器铁芯绕组放在同一油箱内。

美式箱变用途

组合式美式箱变是将变压器器身、高压负荷开关、熔断器等元件一
美式箱变美式箱变
同放在变压器油箱内,因浸在油中,元件体积大为缩小,结构更为紧凑,安装方便、灵活。全绝缘、全密封结构、安全可靠、操作方便、免维护。广泛应用于住宅小区、高业中心、厂矿企业、机场、车站、学校等场所。

美式箱变特点

1结构紧凑、体积小、安装方便、灵活;
2全绝缘、全密封结构、安全可靠、免维护,可靠保护人身安全;
3高压侧采用双熔断器保护,其中插入式熔断器熔丝为双敏熔丝(温度、电流)、后备熔断器为限流熔断器,降低了运行成本
4高压进线采用电缆接插件结构,全绝缘、安全可靠、操作方便;
5既可用于环网,又可用于终端,转换十分方便,提高了供电的可靠性
6变压器为三相三柱或三相五柱等结构,铁芯采用阶梯接缝工艺或卷铁芯工艺,噪声低、损耗低、抗短路和过载能力强。
7采用真空干燥和真空注油的特殊工艺,我公司将用在110kV产品的此工艺延伸到10kV产品,为提高产品质量提供有力保障。
8箱体可根据运行环境的要求采用防腐设计和特殊喷漆处理,具有“三防”功能,即防凝露、防盐雾、防霉菌的功能,并能满足高温、高湿环境下的防腐要求。

优缺点

编辑
优点:体积小,结构紧凑;全密封油箱,全绝缘设计,运行安全可靠;环网和终端供电均可使用,运转方便,供电可靠;过载能力强,抗突发短路性能优越;抗冲击性能好;节能,低损耗,不高于新S9损耗值;电缆头可操作200A负荷电流,机械寿命和电气寿命长。
缺点:供电可靠性低;无电动机构,无法增设配电自动化装置;无电容器装置,对降低线损不利;噪音较Ⅲ型站和Ⅴ型站要高,因为Ⅲ型站和Ⅴ型站是将变压器安放在室内,起到隔音的作用;另外,将Ⅲ型站和Ⅴ型站的集中一电磁辐射分解成多点辐射;由于不同容量箱变的土建基础不同,使箱变的增容不便;当箱变过载后或用户增容时,土建要重建,会有一个较长的停电时间,增加工程的难度[2]  。

防腐和防护:

据美国COOPER 公司的美式箱变资料介绍,其箱体采用防腐设计和特殊喷漆处理,可适用于各种恶劣环境,如多暴风雨和高污染地区。其箱体在喷漆前经过八道预处理工序,然后进行七道喷漆和烘烤工序才算完成,可见其对防腐的慎重态度。国内生产的美式箱变壳体几乎没有进行特殊处理,基本上是采用酸洗后,静电喷涂处理,甚至有的企业连酸洗处理都不进行,更有甚者,在外表面上只进行喷漆处理,可想而知,其外壳的防腐能力如何。即便是静电喷涂处理,由于底表面进行处理时往往会出现一些死角,而静电喷涂在这些没有处理好的部位上很难喷涂上粉末,所以必然留下锈蚀的隐患。由于箱变要长年累月的在风吹、雨淋、日晒的户外环境中工作,如果表面处理不好,锈蚀将是十分严重的。这一问题是十分重要的,也是国内几十年来一直十分关注、重视、研究的课题,所以有许多厂家采用一些其它技术来解决这— 问题。关于防护问题,美式箱变的变压器油箱散热片部分裸露在外边,其目的就是为了改善散热条件。但是,由于其直接暴露在阳光下,在阳光的热辐射下,会不会影响温升。此外,裸露在外的部分很容易受到外力的碰撞、敲击而遭到损坏。如果一旦损坏,变压器油就会大量流失,后果不堪设想,所以一些国内厂家在散热片部位又包上一层钢板,以求得增加防护能力。

高压负荷开关:

美式箱变的负荷开关是放入到变压器油箱内。油浸式三相联动开关可分为二位置(终端式)、四位置(环网式)两种,由于此负荷开关是放在变压器油箱中,其关合位置只能根据外部操作面板的指示来判断,而且其操作要通过专用的绝缘操作杆来进行,所以其操作较比复杂。从这一点来看,其操作很不方便。此外,由于看不见负荷开关的开断触头(即明显断开点),所以在开断后,给人们一种不放心的感觉。此外,其负荷开关一旦发生故障,更换、维修都将是十分困难。负荷开关一般采用真空断路器

维护

编辑
美式箱变安装使用后,基本上无须维护,但国内所生产的产品由于多种原因,箱变的维护工作却是不可缺少的。
由于外壳的表面处理技术问题,应加强检查其锈蚀情况;
美式箱变在油箱中填充的油一般为FR3绝缘油,其燃点可达312℃,并且具有优良的电热特性、绝缘强度高、润滑性好、熄弧能力强、无毒、可以进行生物分解,因此最大程度地减少了对环境和健康的危害。FR3绝缘油不象传统矿物油那样会形成沉淀物,而国内生产的美式箱变绝大部分填充的都是25#普通矿物油。此外,一般情况下美式箱变的油箱上部都充有惰性气体,以防止空气中的水份交换到油中去。而国产的美式箱变可能还没有企业进行此项工作,时间一长,油的性能就要降低,加之其密封性能达不到7个Psig的要求,所以必须定期换油。
美式箱变无油温保护,只有一个温度计来显示油温,当油温太高时,依靠插入式熔断器来进行保护,还有一个压力释放阀,用来释放油箱内太大的压力。因此,应该经常检查在此两种情况下熔断器是否正常运行,及外壳是否发生渗漏油现象。
由于美式箱变的油箱裸露在外部,因此应经常进行巡视,以防止在外力碰撞下受到损害而发生渗漏油。

适用范围

编辑
①城市公用配电系统,在住宅小区,繁华街道负荷增加时,需要增加变压器容量。
②施工工地的临时供电:已有建筑物情况下,需要改造或增加用电设备,野外作业和室外作业场所的供电,如油田、采矿、港口码头、车站等。

一般要求

编辑
⑴简单照明,公用配电情况下,箱变高压接线方案中不必设高压计量,仅设低压计量或无计量,无需补偿。馈出回路4~6回,采用塑料断路器控制和保护;
⑵动力照明公用配电情况下,箱变配出回路有所增加,达8~12回,此外,应有无功补偿功能;
⑶自维用电及特殊情况。
箱式变电站占地面积小。一般箱式变电站占地面积仅为5~6㎡,甚至可以减少3~3.5㎡。适合于在一般负荷密集的工矿企业、港口和居民住宅小区等场所,可以使高电压供电延伸到负荷中心,减少低压供电半径,降低损耗。低压供电线路较少,一般为4~6路。缩短现场施工周期,投资少。
采用全密封变压器和SF6开关柜等新型设备时,可延长设备检修周期,甚至可达到免维护要求。外形新颖美观,可与变电站周围的环境相互协调。城市供电部门,对自维箱变(250kVA或315kVA以上),规定必需采用高压计量,还有的场合,配出回路较多包括设置备用回路。这些情况下,设计者结合用电实际参考生产厂家选样本,进行优化设计。

微机装置

编辑

详细介绍

美式箱变微机综保装置国内外同行多年应用经验基础上,结合国内综合自动化系统的实际特点,开发研制的集保护、监视、控制、通信等多种功能于一体的电力自动化高新技术产品,是构成智能化开关柜的理想电器单元。该产品内置一个由二十多个标准保护程序构成的保护库,具有对一次设备电压电流模拟量开关量的完整强大的采集功能(电流测量通过保护CT实现)。 由于美式箱变承受高压,故要一款保护装置要保护环网柜。环网柜使用微机保护装置越来越盛行,由于环网柜体积小,且造价低廉,故需有一款性价比较高且实用的微机保护装置。 美式箱变微机综保装置要求
适用范围:主要适用于10KV等用户工程;
保护单元:线路、主变后备、电动机、电容器、电抗器、备自投、PT、非电量
产品外观:100mm以内超薄机身特别要适用于环网柜等柜体,
产品材质:合金外壳,抗电磁干扰测试符合国家标准;
操作回路:不带防跳、可与各种自带防跳的开关配合使用;
通讯:自行选配带、或不带RS485通讯接口

结构组成


  美式箱变箱体主要由底座、侧板、隔板、门和顶盖等部分组成。 箱体内分为高压室、变压室和低压室。高压室采用完善可靠的紧凑型设计,具有全面的防误操作连锁功能,可靠性高,检修方便,高压开关设备可采用终端负荷开关, 环网开关柜等。变压器室可安装容量为1600Kvar以下,电压为12/0.4KV的油浸式或干式变压器,并设有隔离防护网,变压器室可采用自然通风或强迫通风,根据需要加装自动温度控制器, 室温监视和自动启闭的通风装置。 低压室配有配电、计量、无功补偿等标准方案,可根据需要设计二次控制回路及出线数
